ปั๊มสารละลายแนวนอน ZJ

ปั๊มสารละลายแนวนอน ZJ เป็นปั๊มป้องกันการขัดสี ซึ่งเป็นของปั๊มสารละลายแบบแรงเหวี่ยงแบบดูดในแนวแกน, ดูดเอง, ขั้นเดียว, ดูดเดี่ยว ส่วนที่ผ่านการไหลของปั๊มซีรีส์นี้ทำจากเหล็กหล่ออัลลอยด์แข็งสูง ซึ่งมีความทนทานต่อการขัดสีสูง ทนต่อการกัดกร่อน และทนต่อแรงกระแทก จึงช่วยยืดอายุการใช้งานของปั๊ม ปั๊มแบ่งออกเป็นชนิดแนวนอน (ซีรีส์ ZJ) และชนิดแนวตั้ง (ซีรีส์ ZJL) ตามโครงสร้าง ปั๊มแนวนอนแบ่งออกเป็นข้อกำหนดต่างๆ ตามเส้นผ่านศูนย์กลางทางออก: 350 มม., 300 มม., 250 มม., 200 มม., 150 มม., 100 มม., 80 มม., 65 มม., 50 มม., 40 มม. เป็นต้น แต่ละขนาดของปั๊มมีเส้นผ่านศูนย์กลางใบพัดที่แตกต่างกันให้เลือกตามการยกที่แตกต่างกัน

ปั๊มสารละลายแนวนอน ZJ เหมาะสำหรับอุตสาหกรรมต่างๆ เช่น เหมืองแร่ โรงไฟฟ้า การขุดลอก โลหะวิทยา เคมีภัณฑ์ วัสดุก่อสร้าง และปิโตรเลียม ส่วนใหญ่ใช้ในการขนส่งสารละลายที่มีฤทธิ์กัดกร่อนซึ่งมีอนุภาคของแข็ง เช่น การประมวลผลสารเข้มข้นและกากแร่ในโรงงานแปรรูปแร่ การกำจัดเถ้าในโรงไฟฟ้า โรงงานเตรียมถ่านหินขนส่งเมือกถ่านหินและการเตรียมถ่านหินสื่อหนัก และการดำเนินงานเหมืองแร่ชายฝั่งแม่น้ำขนส่งสารละลาย ฯลฯ ความเข้มข้นของน้ำหนักของสารละลายที่สามารถจัดการได้คือ ปูน 45% และสารละลาย 60% โหมดการส่งสามารถเชื่อมต่อโดยตรง, สายพาน, ไฮดรอลิก, การควบคุมความเร็วในการแปลงความถี่ ฯลฯ และยังสามารถใช้งานแบบอนุกรมหรือแบบขนานตามความต้องการของผู้ใช้

ปั๊มสารละลายแนวนอน ZJช่วงพารามิเตอร์:

เส้นผ่านศูนย์กลางทางออกของปั๊ม: 40-550 (มม.);

ช่วงการไหล: 4.5m3/h -7600 m3/h,

ช่วงหัว: 6m-134m.

หลักการทำงานของปั๊มสารละลายแนวนอน ZJ

ภายใต้การกระทำของแรงเหวี่ยงของแรง, ของเหลวจะถูกโยนจากศูนย์กลางของใบพัดไปยังขอบด้านนอกและได้รับพลังงาน ออกจากขอบด้านนอกของใบพัดด้วยความเร็วสูงและเข้าสู่ตัวเรือนปั๊มแบบโวลูต ในตัวเรือนปั๊มแบบโวลูต ของเหลวจะชะลอตัวลงเนื่องจากการขยายตัวของช่องทางการไหลอย่างค่อยเป็นค่อยไป และแปลงส่วนหนึ่งของพลังงานจลน์เป็นพลังงานความดันสถิต ในที่สุดจะไหลเข้าไปในท่อระบายน้ำที่แรงดันสูงขึ้นและถูกส่งไปยังตำแหน่งที่ต้องการ เมื่อของเหลวไหลจากศูนย์กลางของใบพัดไปยังขอบด้านนอก จะเกิดสุญญากาศบางอย่างในศูนย์กลางของใบพัด เนื่องจากแรงดันเหนือระดับของเหลวในถังเก็บมากกว่าแรงดันที่ทางเข้าปั๊ม ของเหลวจะถูกกดเข้าไปในใบพัดอย่างต่อเนื่อง

คุณสมบัติโครงสร้างของปั๊มสารละลายแนวนอน ZJ:

• เส้นผ่านศูนย์กลางขนาดใหญ่และคานยื่นสั้นช่วยให้มั่นใจได้ถึงความแข็งแกร่งของเพลาและเหมาะสำหรับกำลังไฟสูงและสภาพการทำงานที่รุนแรง

• ปลอกสแตนเลสสตีลแข็งมีช่องว่างพอดีกับเพลา และติดตั้งโอริงที่ปลายทั้งสองด้านเพื่อป้องกันเพลาจากการสึกหรอและการกัดกร่อน

• ทั้งแผ่นปิดด้านหน้าและด้านหลังของใบพัดมีใบมีดเสริม ซึ่งสามารถลดการไหลย้อนกลับและลดแรงดันในการซีล

• ตัวปั๊มและฝาครอบปั๊มทำจากวัสดุเหล็กดัดที่มีซี่โครงเสริมที่แข็งแรงเพื่อให้มั่นใจถึงความสามารถในการทนต่อแรงดันสูง

• ส่วนที่ผ่านการไหลทำจากโลหะผสมป้องกันการสึกหรอโครเมียมสูงหรือยางหลายชนิดที่มีคุณสมบัติแตกต่างกัน ทนทานต่อการขัดสี แรงกระแทก และการกัดเซาะ ซึ่งช่วยยืดอายุการใช้งานของปั๊ม

• ใบพัดใช้วิธีการต่างๆ เช่น ช่องทางการไหลกว้างและใบมีดเว้าเพื่อปรับปรุงความสามารถในการล้นและป้องกันการขัดสี และยืดอายุการใช้งาน

• ซีลเพลาสามารถอยู่ในรูปของซีลบรรจุ ซีลใบพัดเสริม ซีลเชิงกล ฯลฯ เพื่อตอบสนองความต้องการในการซีลของสภาพการทำงานที่แตกต่างกัน

• ตำแหน่งทางออกของปั๊มสามารถติดตั้งและใช้งานได้ในแปดมุมที่แตกต่างกันในช่วงเวลา 45° และหมุนได้ตามต้องการ

• ชุดประกอบแบริ่งมีให้เลือกทั้งแบบหล่อลื่นด้วยน้ำมันบางและแบบหล่อลื่นด้วยจาระบี เลือกวิธีการหล่อลื่นที่เหมาะสมตามสภาพการทำงานที่แตกต่างกัน

สภาพการทำงาน:

แอปพลิเคชัน:

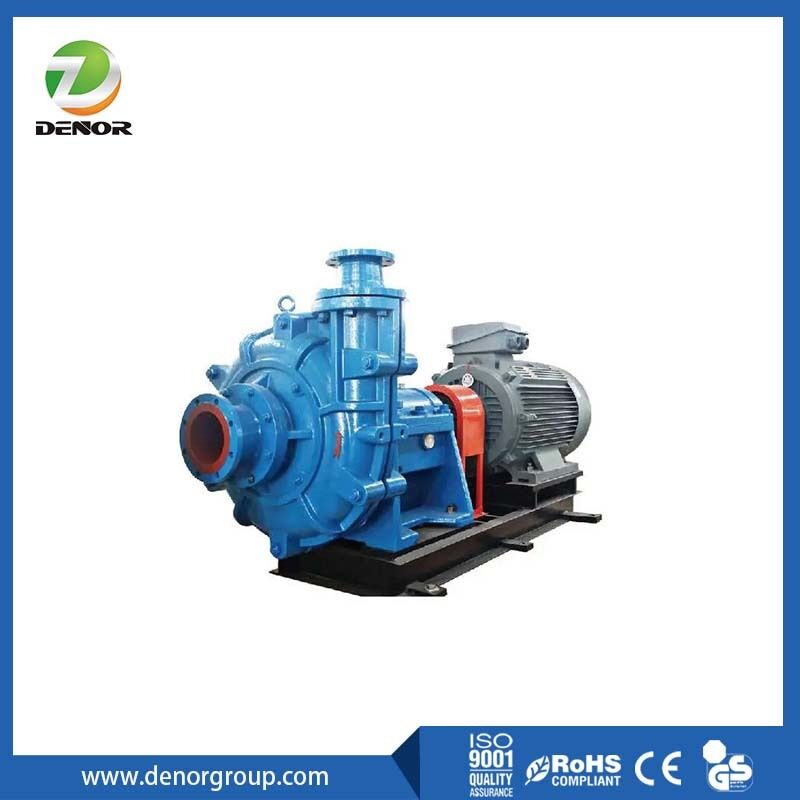

รูปถ่ายสินค้า

ตารางพารามิเตอร์ประสิทธิภาพ
